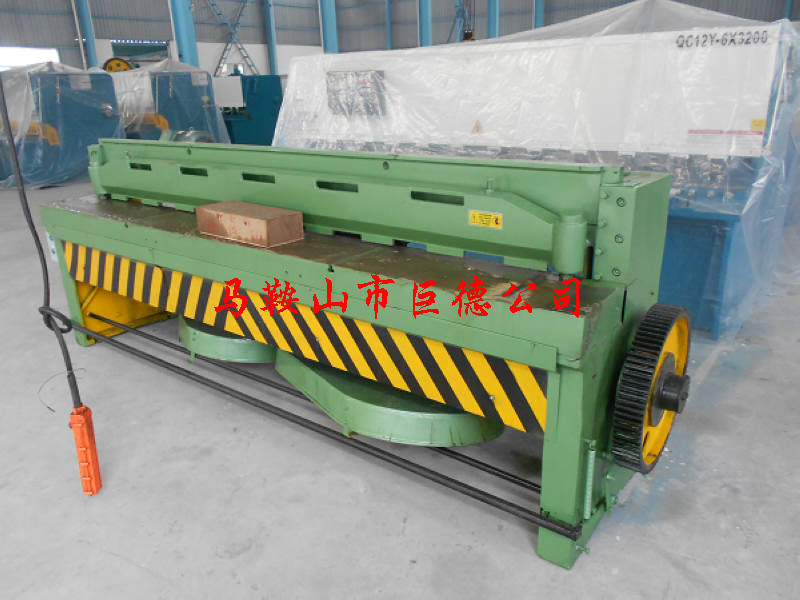

3*1300机械剪板机 3*1500电动剪板机：巨德牌脚踏剪板机工作原理及构造：剪板机常用来剪裁直线边缘的板料毛坯.剪切工艺应能保证被剪板料剪切表面的直线性和平行度要求,并尽量减少板材扭曲,以获得高质量的工件.
一、本机器是由铸铁铸成,采用脚踏式,由拉杆与弹簧连结,工作起来,颇为顺利.:
二、本机器一般应用在五金、电器、彩瓦及薄板裁料之用.适用于金属冷薄板、冷切.
三、它的组成由上刀架、下刀架、左、右墙板和左、右滑道与脚踏部分,由拉杆弹簧、脚踏板组成.
四、使用前,要使机器保持平衡,经常注油,保持油杯有油,以便润滑,工作起来轻便.
|
型号 可剪板厚(mm) 可剪板宽(mm) 剪切角(°) 行程次数 后档料(mm)电机功率重量 |
|
Q11-1x400 1 400 2°25′ 20 350 1.5 300 Q11-1x500 1 500 2 25′ 20 350 1.5 350 Q11-1x800 1 800 2°25′ 20 350 1.5 420 Q11-1x1000 1 1000 2°25′ 20 350 1.5 450 Q11-1x1300 1 1300 2°25′ 20 350 1.5 500 Q11-1x1500 1 1500 2°25′ 20 350 2.2 550 Q11-2x1000 2 1000 2°25′ 20 350 2.2 450 Q11-2x1300 2 1300 2°25′ 20 350 2.2 530 Q11-2x1500 2 1500 2°25′ 20 350 3 580 Q11-3x1300 3 1300 2°25′ 20 350 3 1270 Q11-3x1500 3 1500 2°25′ 20 350 3 1600 Q11-4x2000 4 2000 1°30′ 20 500 5.5 3300 Q11-4x2500 4 2500 1°30′ 20 500 5.5 3800 Q11-6.3*2000 6 2000 1°30′ 20 500 5.5 3400 |
脚踏剪板机、电动剪板机分：1×500型、1×600型、1×800型、1×1000型、1×1100型、1×1200型、1×1300型、1×1500型，1×2000型、2×500型、2×600型、2×800型、2×1000型、2×1100型、2×1200型、2×1300型、2×1500型，2×2000型、本机械采用全钢焊接结构，机械剪板机，结构简单，操作方便，造型美观，能耗低，广泛适用于冶金、轻工、机械五金等中厚钢板的加工，本机械刀具选用9Crsi材质。
