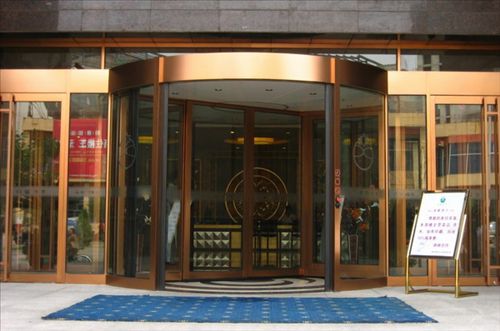

帝豪两翼自动旋转门

　　两翼自动旋转门是集自动旋转门和自动平滑门二者优点于一身的完美结合，是旋转门、平移门和豪华展箱的完美结合，是融合世界先进科技与现代时尚的经典之作。由一个中开的自动平移门和两个玻璃曲壁展箱组成，集合了自动旋转门与自动平开门的优点，中间的自动平开门可实现单、双向通行和常开等运作模式。特定环境时，可当平移门使用或将平移门完全打开。用户可根据不同的季节、场合和需求，通过功能控制面板可以选择所需的功能，能有效地对室内外气温进行隔离从而保持合适的室内气温。同时，增强了抗风性，消除了风口效应，减少了能源消失，有效地阻挡了风沙灰尘，噪音和废气进入室内。更充分发挥了门隔离和疏通的作用，保证客人和工作人员享受温暖舒适的环境。二翼旋转门在旋转时都保证有一个关闭的角度，有效的隔离室内外的空气对流，是隔离气流和节能的*佳方案。

　　主要功能特点：

　　★ 感应旋转功能　 ★磁卡识别功能 ★ 消防中控功能

　　★ 调速功能　 ★ 安全防夹功能 ★手、自动转换功能

　　★夜间闭锁功能 ★状态及故障自动显示功能 ★安全防碰功能

　　★ 防碰隐藏功能 ★慢速功能 ★绝对不夹人装置

　　技术热线：18975266851(王生)座右铭：为您提供技术咨询是我的荣幸，真心期待您的来电!

　　帝豪全新两翼自动旋转门简介

　　一、 实用性的总体设计

　　昊成伟业(湘潭)公司生产的全新自动两翼旋转门是集自动旋转门和自动平开门二者优点于一身的完美结合，用户可根据不同的季节场合和需要很方便地通过遥控开关(本公司专利)，确定所需要的功能，其中间自动平开门又可选择单方向进或出;双向进或出/常开或常闭。特别适用于大流通量。该旋转门外观时尚，豪华大方。

　　二、 安全可靠性

　　新型两翼门在进出口立柱上，及转动展台竖边框上各装有一部接触性安全感应器，转动展台装有两部慢速安全雷达(当行人接近转动门25厘米处，自动门慢速旋转)、两部停止安全雷达，并在旋转部分上方顶框部位装有四部非接触安全雷达及故障显示器、安全报警器，以保证门在转动过程中，无论在入口、出口或在转门内部，都具有非接触安全保障，传统产品由于没有慢速安全雷达及转动部分非接触雷达，因此在某些部位，转门还可能撞人，新型两翼门的转动门底部采用了非接触型安全雷达，可靠性大为提高，而传统的胶条边接触性感应器在冬天变硬可靠性大大降低。此外新型两翼门设计安装了急停按钮，按下急停按钮，可以用手推动门体转动。转箱部分可作120度旋转(本公司专利)如果在没有安全措施的时候，人站立在活动门翼(展箱)与固定立柱之间，门翼(展箱)接触人体后，门翼(展箱)停止运动并反转120度，完全杜绝旋转门的安全隐患。使用更安全。

　　三、 三种等待状态

　　斜角停←→转;怠速←→提速;封闭停←→转，方便用户在不同的季节和不同的场合选择不同的等待状态。

　　四、 多种运转使用方式

　　慢速不停旋转式：无人进入转门时，转门一直慢速运转，当行人进入感应区时，转门立即快速旋转，行人离开后，转门恢复满速旋转。

　　平滑门动作方式：转门不转，只使用中间的自动平开门，随着行人的进出，平开门自动关闭或打开，通过钥匙开关(程序选择器)还可实现只出不进(或只进不出)或敞开或常闭功能。

　　五、 先进的驱动系统

　　*新设计采用变频双驱动进口马达，双驱动马达的主要优点是节能、静音、寿命长。驱动系统所用机械件及轴承均为进口件，稳定耐用。

　　旋转门转速由主控箱内的自动控制系统控制，自动控制系统由进口大容量可编程序控制器、进口变频调速器、高灵敏进口传感器等电子元件组成，采用了创海公司*新开发的智能逻辑运转程序，保证转门能够长时间稳定安全的无故障运行。

　　六、 故障显示器

　　工程人员可以很方便地根据故障显示器码判断故障位置，及时排除。

　　七、 停电使用功能

　　停电时，通常自动旋转门是不能使用的，而湘帝豪旋转门由于自带电源，所以停电时，备用电源可支持转门转至中间位置，并自动接转自动平开门功能，并维持平开门使用30分钟(依UPS使用年限不同，时间长短略有不同)。*后UPS耗尽，中间平开门处于完全打开或完全封闭状态(此功能根据甲方要求而设置)

　　八、 楼宇智能化控制

　　旋转门可提供一三芯信号线接口与楼宇控制相联，当紧急情况或火警报警时，大门可自动切断电源，启动自带UPS，维持大门转至中线，平滑门自动打开，与大厦智能控制系统完全吻合。(依甲方要求而设计)

　　九、 新设计使门内空间增大

　　直径3.6米的转门可提供10平方米左右的内空间。直径4.2米的转门可提供14平方米的内空间。直径4.8米的转门可提供18平方米的内空间。由于二翼旋转门的内空间比三翼门的空间大的多，因此行人在转门内行走时不再有拥挤的感觉。

　　十、 结构牢固

　　二翼旋转门的帽头及立柱均采用整体高强度压铸型材，坚固可靠，简洁明快美观大方。

　　XDH---8012型两翼旋转门安全系统

　　A、接触式感应器：感应器受挤压变形而工作。

　　B、非接触式感应器：多为光电形式通过红外线对其监测范围加以监视，若检测到物体则开始工作，非接触式感应器为接触式感应器的替代产品。接触式感应器只有在转门已经接触碰撞行人时才开始工作，也就是说有可能对行人已造成了不同程度的伤害，老人小孩尤甚。并且考虑到冬季严寒，接触感应器橡胶极易变硬，对其灵敏度也有直接影响，大大降低了转门的安全性，而非接触式感应器则完全避免了这类情况的发生

　　XDH---8012型旋转门的非接触式感应器：

　　1、红外线动作感应器：(四部)

　　位于转门上方感应物体进入后发信号给主电控箱电脑使转门由停止→转动或慢速运转等待→转动，感应灵敏度可调。

　　2、中央平滑门防夹感应器：(二部)

　　选择两翼转门的平滑门功能时起作用，位于平滑门门柱距地面20CM处，为水平红外射线，当平滑门打开，有物体档断射线时，平滑门不会关闭夹伤行人(平滑门自动打开)。

　　3、防碰减速感应器：(二部)

　　位于转门距门扇150mm高200mm处(如第3页图Ⅰ)，为一组红外发射器，当在此范围内感测到物体时，即射线被挡断，则给控制系统信号，大门即变为慢速运转，若被测物体移开探测范围，二秒钟后大门恢复正常转速。

　　4、防撞煞车感应器(二部)

　　位于距地面20mm,距门扇50mm处，平行于门扇的红外线工作原理与防碰减速感应器相同且与之配套使用，当物体被减速感应器探测到，则转门立即减速运行，若物体或行人仍未移开且被刹车感应器探测到则立即给控制电脑煞车信号，使转门在0.5秒的时间内紧急制动，使转门停止于距物体或行人3CM处。

　　注：防撞减速，停车雷达感应器配合使用替代了传统黑色胶条接触式防撞感应器。

　　5、防夹感应器(四部)

　　位于转门转动吊顶圈上方，贴近转门立柱(2部)，同时转门立柱上方固定帽头下面也有2部。感应射线竖直向下，当感应器随着转门转至离立柱600mm处开始起作用，此时若有物体或行人进入竖直感应范围内则转门停止转动，物体离开后，转门恢复运转。

　　6、防夹感应胶条(四部)

　　防夹感应胶条为帝豪两翼旋转门唯一一种接触式防夹感应器，工作原理是胶皮中空柱有一束红外线贯穿，当胶皮被挤压变形红外线被打断则感应器起作用，转门停止，反之挤压消失，胶皮复原，转门恢复运转。

　　XDH---8012型两翼旋转门控制系统：

　　一、主控制系统

　　主控制系统包括可编程逻辑控制器和变频调速系统组成：位于旋转门的顶部，是整体控制系统的枢纽，对旋转门各位置感应器返馈的信号加以处理并产生工作;同时控制转门转速，照明等，保证旋转门正常稳定运转，并可预留一根三芯信号线接口，与大厦楼宇自控相联结。

　　二、UPS控制箱

　　UPS控制箱主要控制备用电源，在停电或大厦中控室发出信号时起作用，启动转门内电源可维持旋转门转至中线并打开中间平开门，可维持平滑门使用约30分钟，当电源耗尽时转门转动部分位于中线位置，平滑门出于开启位置。(该功能依甲方要求所选定)

　　三、转门程序选择器

　　全功能遥控控制。

　　技术参数：

　　两翼自动旋转门规格

　　内直径外直径入口宽度华盖高度门扇高度

　　(D)MM(E)MM(C)MM (A)MM(B)MM

　　3600381416803002200

　　4200441419803002200

　　4800501422803002200

　　☆两翼旋转门标准规格

　　公司生产的帝豪旋转门每件产品都是精纯的艺术品，在大气精致的造型中，不经意地流露出精湛的工艺，卓越的品质，渗透出一份不言而喻的尊贵感觉。湘帝豪旋转门以其简约的设计，稳定可靠的质量，优异的性能以及绝对安全的运转方式在同行中独树一帜，受到广大经销商和用户的一致好评。

　　帝豪两翼豪华自动旋转门配置清单

　　(一)旋转门驱动控制系统

　　序号名 称数 量产 地规 格品 牌英文

　　1变速系统2套德国双包络变速器伦茨LENZE

　　2马达系统2套德国AC220V 50HZ，功率0.25-0.37KW伦茨LENZE

　　3反转控制1套德国消防信号输入转换到平移门功能伦茨LENZE

　　4制动直流电源1套德国提高稳压220V电源输出伦茨LENZE

　　5旋转门制动总成2套德国实现转门快速制动停止伦茨LENZE

　　6PLC可编程逻辑控制系统1套日本FP-X L60松下PANASONIC

　　7遥控控制器1套日本实现远程遥控松下PANASONIC

　　8变频调速器2套日本可调速松下PANASONIC

　　9故障显示装置1套日本显示状态和故障信息松下PANASONIC

　　10保险端子3套日本附件松下PANASONIC

　　11保险盒1套合资保护感应系统的电流高低平稳松下PANASONIC

　　12桥式整流1套日本提供刹车电流松下PANASONIC

　　13电阻1套日本实现变频器电源阻值松下PANASONIC

　　14控制操作面板1套日本液晶触摸屏显示，提供故障显示松下PANASONIC

　　15继电器1套日本实现转门防夹、防撞的控制欧姆龙OMRON

　　16变压器1套中国提供转门所有感应系统的24V电源盈天YINGTIAN

　　17旋转信号滑环1套合资镀银20环,各种信号传输航迅WTC

　　18旋转门控制插座22套美国航空AMPAMP

　　19旋转门控制插针140套美国24K镀金AMPAMP

　　20支撑轮6(8)套英国聚氨脂±500C不变形RSRS

　　21转门机械配件多套长沙滑轮\机座\五金配件OLKDOLKD

　　22LED灯 (选配)8套中国

　　雷士LIESHI

　　23UPS备用电源 (选配)1套美国消防断电时驱动旋转门位停转及平移门自动打开,形成通道。山特SANTAK

　　24语音提示系统 (选配)1套中国安全功能语音提示 问候语 背景音乐中青ZHONGQINGSHIJI

　　(二)平移门控制系统(疏散通道门)

　　1平移门驱动单元(电机+控制电路)1套合资松下-150型松下PANASONIC

　　2平移门电机减速器1套合资松下-150型松下PANASONIC

　　3平移门控制单元1套合资松下-150型松下PANASONIC

　　4平移门支撑轨道1根合资高强度6mm厚，静音涂层。松下PANASONIC

　　5皮带传动轮2个合资耐磨 耐高温松下PANASONIC

　　6平移门挂轮4套合资可调整,防脱挂。松下PANASONIC

　　(三)安全系统

　　1动作感应器4套比利时红外线被动式感应器置于出入口比业BEA

　　2非接触式防碰感应器2套比利时活动轨下口安装红外线防夹感应器比业二代BEA

　　3非接触式门扇防撞减速感应器4套日本旋转曲壁下圆弧安装红外线感应器,起减速作用奥普士OPTEX

　　4红外安全减速控制板1套日本电子控制奥普士OPTEX

　　5红外安全防撞控制板1套日本电子控制奥普士OPTEX

　　6接触式门扉防夹感应器2套比利时旋转曲壁立柱接触带式防夹感应器比业二代BEA

　　7接触式立柱防夹感应器2套比利时固定曲壁立柱接触带式防夹感应器比业二代BEA

　　8残疾人按纽2套合资出入口门柱边上,按下门扉慢速运转3600APTAPT

　　9紧急停止按钮1套合资置于出入口门柱边上,按下门扉停止转动APTAPT

　　10防关动作感应器 (选配)2套比利时安装在旋转门内天花吊顶上(非接触式)比业BEA

　　11非接触式15点门扉防夹感应器(选配)2套比利时60°夹角位置以150帧/秒影像显示，实现15点安全监控，提前预警告知功能比业三代BEA

　　12非接触式门扇防撞停止感应器(选配)8套日本旋转曲壁下圆弧安装红外线感应器，起刹车作用奥普士OPTEX

　　(四)框架+外饰部分

　　1华盖1套合资铝合金型材,高强度天铝TJYM

　　2转门门扉型材 整套合资铝合金型材,挤压式国际标准6063型天铝TJYM

　　3天花吊顶整套合资1.2mm铝板白色氟碳喷涂天铝TJYM

　　4外包饰(三选一)整套韩国氟碳喷涂KCCKCC

　　整套日本不锈钢板1.2mm(V-cut工艺)百年DAYANG

　　整套日本防指纹不锈钢板+工艺式板材1.2mm 百年DAYANG

　　5密封毛刷多条合资羊鬃精选, 质地柔软WAFEWAFE

　　6曲壁玻璃8片长沙8mm安全钢化玻璃潇湘

　　7门扉玻璃6片长沙6mm平板钢化玻璃潇湘

　　8展箱玻璃6片长沙6mm热弯钢化安全玻璃潇湘

　　(五)附件

　　1天花灯12套中国35W高显色天花灯雷士LEISHI

　　2展箱灯2套中国35W高显色天花灯雷士LEISHI

　　3密封毛刷多条合资羊鬃精选, 质地柔软WAFEWAFE

　　4垂直密封毛刷4条合资羊鬃精选, 质地柔软WAFEWAFE

　　5拐角密封毛刷8条合资羊鬃精选, 质地柔软WAFEWAFE

　　6白色层压防尘板1套合资起防潮防尘作用源基TJYM
