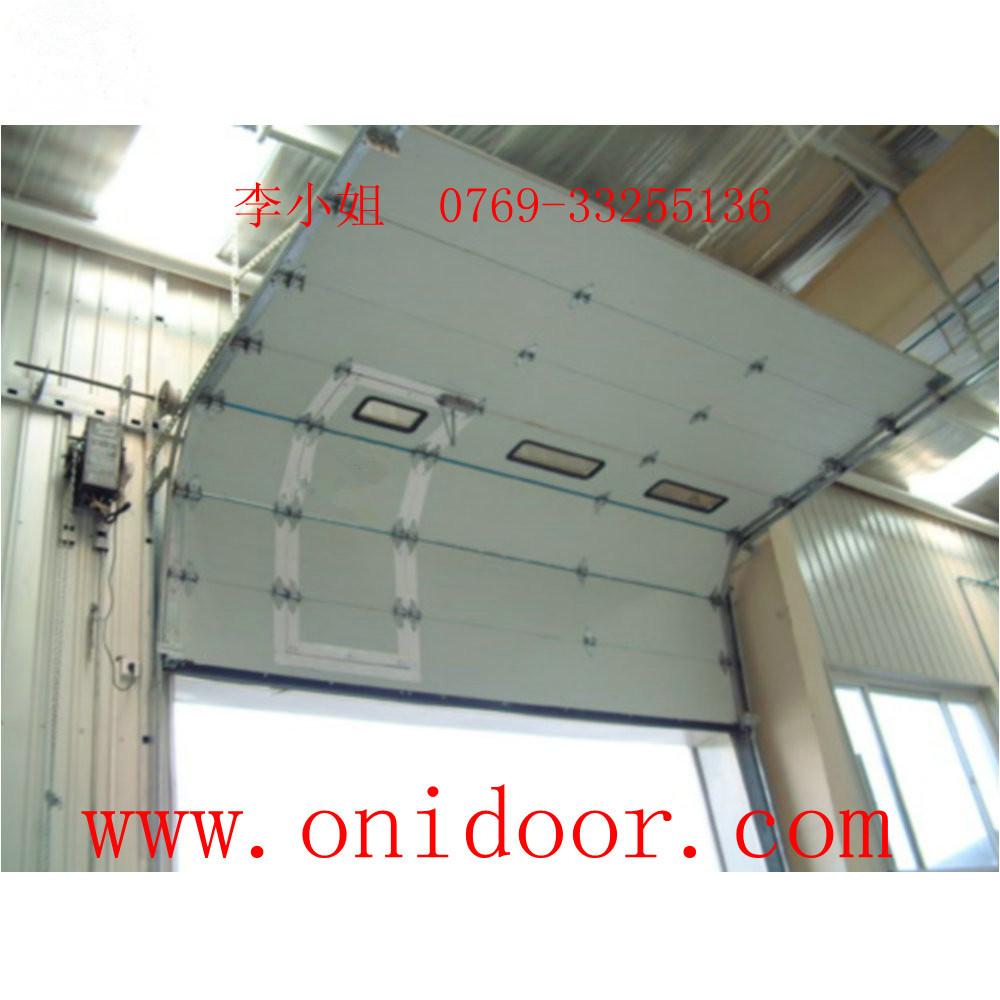

滑升门

　　型号: HSM-150

　　滑升门适用于医药、食品、电子、印刷、超市等洁净度要求高的厂房及区域隔离，具有外形美观、高强度、安全可靠、开启平稳、低噪音、密封与保温性能良好、节省占用厂房空间及提高生产效率等显著特征，因较低的安装条件和较高的实用性而得到广泛应用。

　　详细介绍

　　1、门板

　　门板总厚度为40mm±1mm，双面0.5mm厚宝钢彩涂钢板，涂层处理自上向下为聚脂涂层、底漆、钝化层、镀锌层，桔纹压花，正反面条形压筋加强门板强度。二层钢板之间充填硬质聚氨酯发泡料，密度约40kg/立方，导热系数小于0.033W/m.k。在安装铰链位置设有连续钢带，以保证铰链牢固安装。在5m以上的门板，每块门板内侧面设置一条高80mm加强筋以保证门板有抗十二级以上的抗风强度。在分节门板底部设有三元乙丙橡胶密封条，该密封条内设有安全气囊。门板二侧封头均为δ=1.0mm镀锌钢板封头片。

　　2、五金配件：

　　门板连接铰链为热镀锌冷轧钢板冲压制作。材料厚度δ=2.0mm，镀锌厚度大于28µm。导轨为δ=2mm热镀锌钢板辊压制作的3英寸工业门专用导轨;导轨截面形状带有防脱钩，以确保导轮在导轨内平稳运行;导轨护板为δ=2mm热镀锌钢板辊压制作，护板上设有门侧密封橡胶的插槽及与导轨连接的安装孔;导轮采Φ72mm工业门专用导轮，导轮材料为耐磨尼龙，内含滚轮轴承、运行平稳、无噪音。其余五金配件均采用热镀锌钢板冲压制作，尺寸准确，互换性好。

　　3、平衡系统：

　　滑升门采用扭簧平衡，平衡扭簧根据门重负荷软件计算而设计制作的扭簧，使平衡达到*佳状态。扭簧材料选60si2Mn进口弹簧钢制作，确保使用寿命超过80000个循环周期。滑升门平衡轴为Ф25.4实心圆钢，在平衡轴上装有扭簧断裂保护装置，该装置能在平衡扭簧断裂时，防止门板坠落;提升绳轮为铝质柱形绳轮。

　　提升钢丝绳安全系数大于门重的5倍，并在门板上设置防钢丝绳断裂，确保门板安全运行。

　　4、安全保护装置：

　　①、在门的底部设有安全气囊，在门的关闭过程中遇碍物能自动反向运行到全开状态;

　　②、在门的底部二端设有刀片式钢丝绳断裂保护器，当提升钢丝绳断裂，门体运动速度加快时，该装置能切入导轨，阻止门体坠落;

　　③、在电机设有脱开离合装置，切换至手动时，可手动操作门体运动。

　　5、密封条：

　　门洞顶部及二侧均设置三元乙丙橡胶密封条，在门体底部设置三元乙丙橡胶安全气囊及密封翼，确保门体与建筑间的良好密闭性。

　　6、工业滑升操作：

　　提升门操作分手动控制方式和电动控制方式：

　　1)手动控制方式：通过手动一次性完成门的提升和下降，停电情况下，门能手动开启。

　　2)电动控制方式：(在手动控制的基础上)在每樘提升门旁(内侧)均设有标准操作按钮盒，可通过操控按钮盒上的上、停、下按钮来启、闭门体。并在门体运行到设定位置时，自动停住。

　　3)手动/自动切换：在电机上设有离合脱开装置，当停电时可通过手动操作离合脱开装置，使驱动器从电动切换至手动，以手动方式操作门体启闭。

　　门板尺寸范围：宽度*大：12000mm

　　门洞高度*大：8500mm

　　门板厚度：45mm，热阻系数R=18.25

　　表面：门板表面聚脂处理，颜色有乳白色，杏黄色，褐色(其它颜色需另行安排制做)。

　　轨道：有2英寸(51mm)全部采用1.5―3mm厚的热镀锌钢板制成。有标准轨、低轨、高提升轨、垂直提升轨和斜棚提升轨。

　　平衡系统：外置扭簧平衡系统，扭簧工作寿命达500,000～1000,000次工作循环。

　　密封：底部U形乙烯树脂密封条，防冻，防潮和防水渗入，侧边、顶部，带槽密封条密封，门板间连接处，以凸凹槽及热隔断管胶条密封。

　　观察小窗：根据需要可以选配多种尺寸的观察窗口。

　　驱动电压：单相220V 50HZ。

　　传动方式：直接轴传动和间接链传动

　　输出扭矩：单相50Nm，

　　限位方式：机械与电子。

　　电机转速：1400RPM。

　　运行速度：133mm/s(UNI8612标准)。

　　启动次数：100次/24小时

　　工作温度：-25℃～+60℃

　　手动操作：采用操纵链实现机械与电器离合，进行手动操作。

　　无线遥控功能：提供快捷，方便的无线控制。

　　工业用轴承支架：可以承载重负荷运转。

　　控制箱：24VAC，单键控制，紧急停止开关电子锁。

　　安全控制装置：可选配气感安全保护装置，红外安全保护装置
